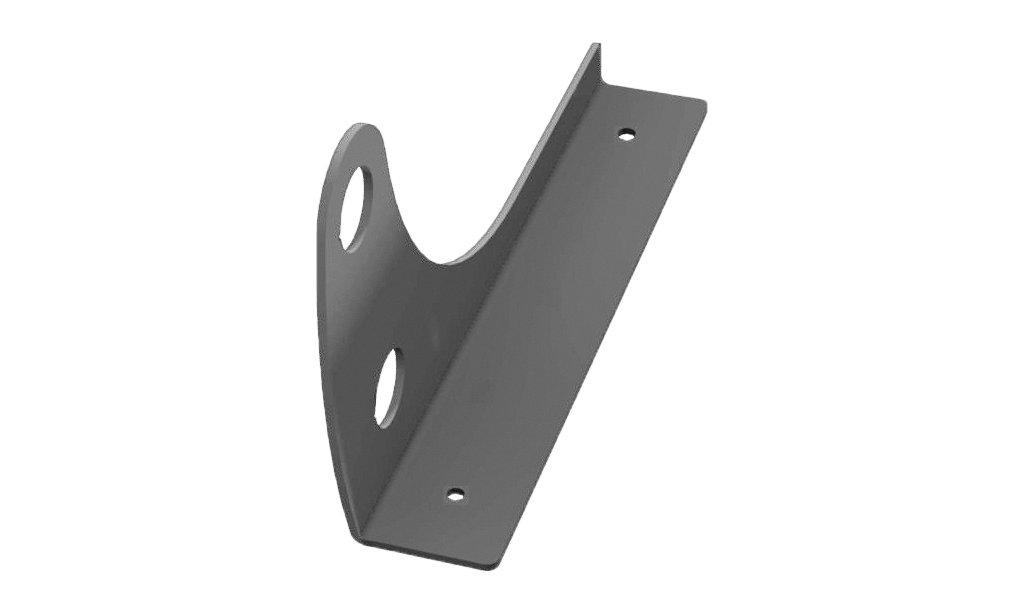

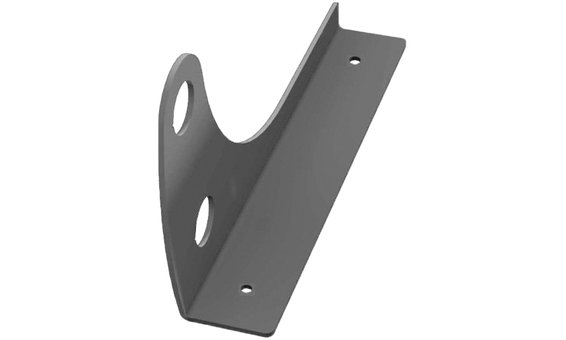

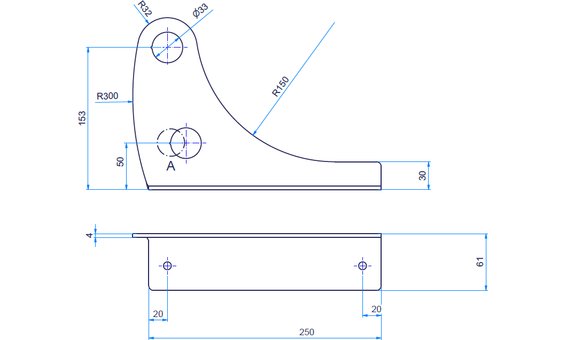

Edelstahl-Schneefangstütze, in Blank oder schwarz pulverbeschichtet, zur Anbindung mit M8er Schrauben an vertikal verlaufende novotegra Profile.
Montagehinweise:
Die Montage der Schneefangrohre erfolgt gleich, wie bei unserem Arres Indachsystem und kann aus der Montageanleitung des Arres Indachsystems entnommen werden.
Wir empfehlen immer aber insbesondere beim Einsatz der Schneefangstütze auf Basisschiene alle Sparren zu belegen und einen Mindestabstand von Modulunterkante bis Oberkante Schneefangstütze von 300mm bzw. bis Schneefangrohr von 500mm.
Unter jeder Schneefangstütze muss das vertikale Profil ausreichend unterstützt werden. Dazu empfehlen wir mindestens einen zusätzlichen Befestiger (Dachhaken / Stockschraube), je Schneefangstütze einzusetzen und bei hoher Schneelast (Alpine Gebiete) empfehlen wir mindestens 2 Befestiger.
Für die Anbindung der Schneefangstützen mit den vorgegebenen Anbindungskomponenten (siehe Info), befestigt mit einem Anzugsdrehmoment von 25Nm, ist eine maximale Dachparallele Kraft von 7.2kN je Stütze freigegeben.
Information
Anbindungskomponenten an C- & C-N-Schienen:
2x 103.658.404 (03-000329) novotegra Befestigungs-Set C M8 (VPE50)
Anbindungskomponenten an N-Schienen:

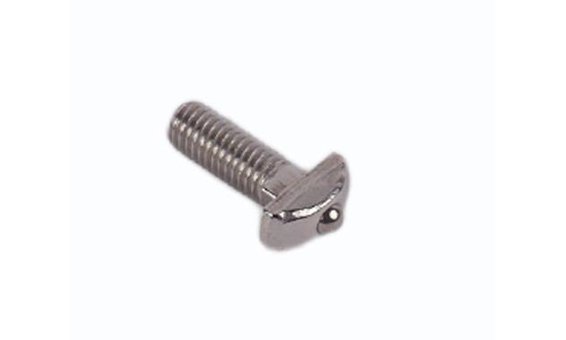

2x 103.013.045 (03-000824) novotegra Nutenschraube M8x22 A2 mit Federkugel
2x 103.351.033 (03-000487) novotegra Sperrzahnmutter M8 SW13 V2A ähnl. DIN 6923 (VPE100)
novotegra Schneefangstütze ohne Pulverbeschichtung
